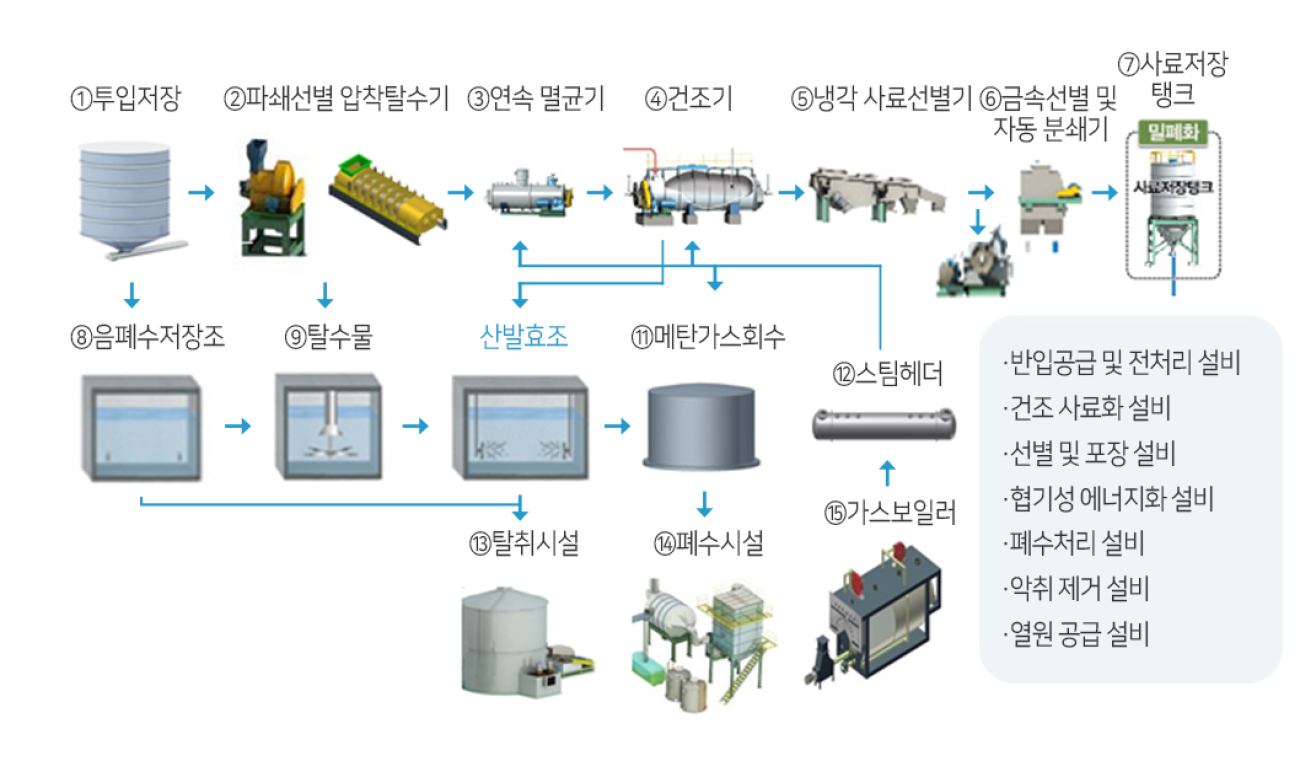

01음식폐기물 자원화시설 공정도

1. 01음식물을 밀폐저장
2. 02스크류식의 압착 탈수
3. 03간접 스팀으로 살균, 가수분해 처리
4. 04간접스팀으로 디스크 방식에 의해 수분10% 이하로 건조 처리
5. 05건조물 배출 시 섭씨 70도에서 대기 온도로 냉각시키면서 자동 이물질 선별
6. 06건조물 배출 시 이물질 선별 및 단미사료 분쇄기 분체처리 자동 금속성 이물질 선별
7. 07생산된 단미사료 출고를 위해 4일 용량 보관
8. 08음식물 저장탱크에서 자연적으로 발생하는 음 폐수 및 차량 배출수 저장소 처리
9. 09파쇄 압착 시 발생하는 음폐수
10. 10건조기 과정에서 발생하는 증기 배출수 처리
11. 11산발효 1차처리 온도조절 하는 장치
12. 12미생물 이용 및 연소장치로 악취제거
13. 13미생물 이용 및 연소장치로 악취제거
14. 14원심탈수 및 약품처리로 연계처리수 기준치 이하 폐수처리 시설
15. 15메탄가스를 이용한 증기보일러 6톤

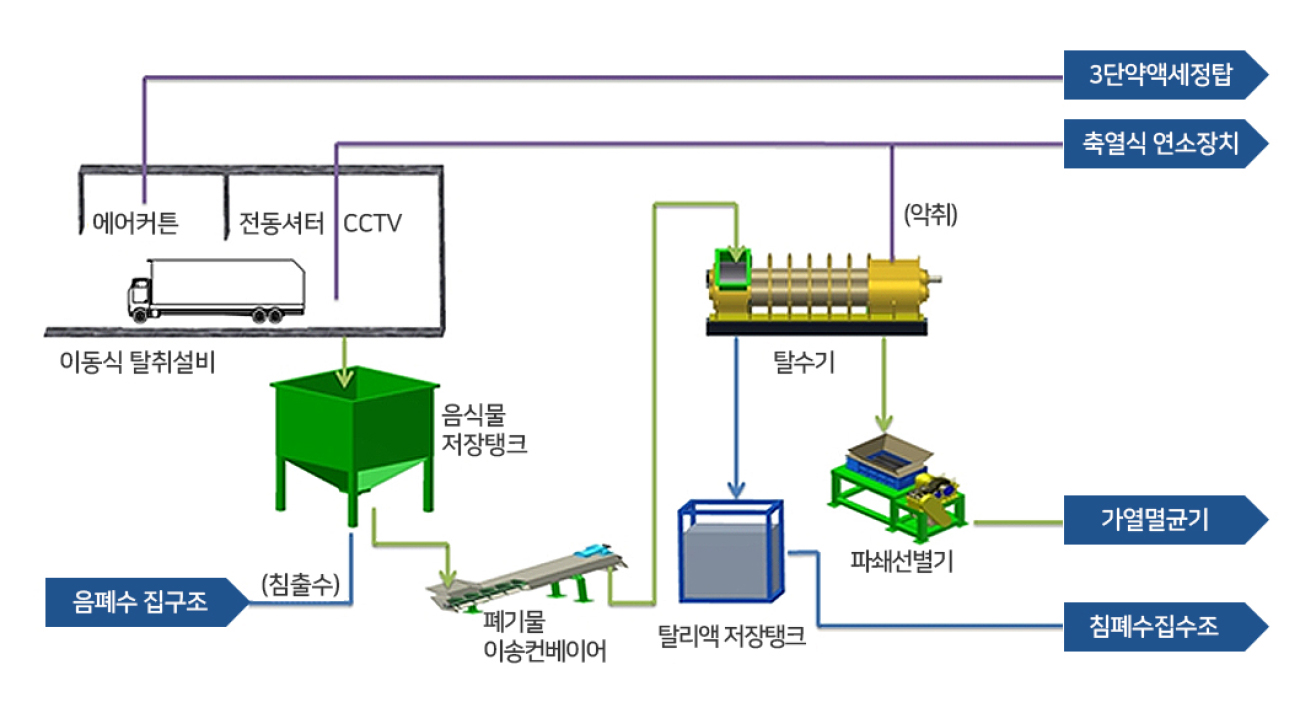

02반입공급 및 전처리 설비

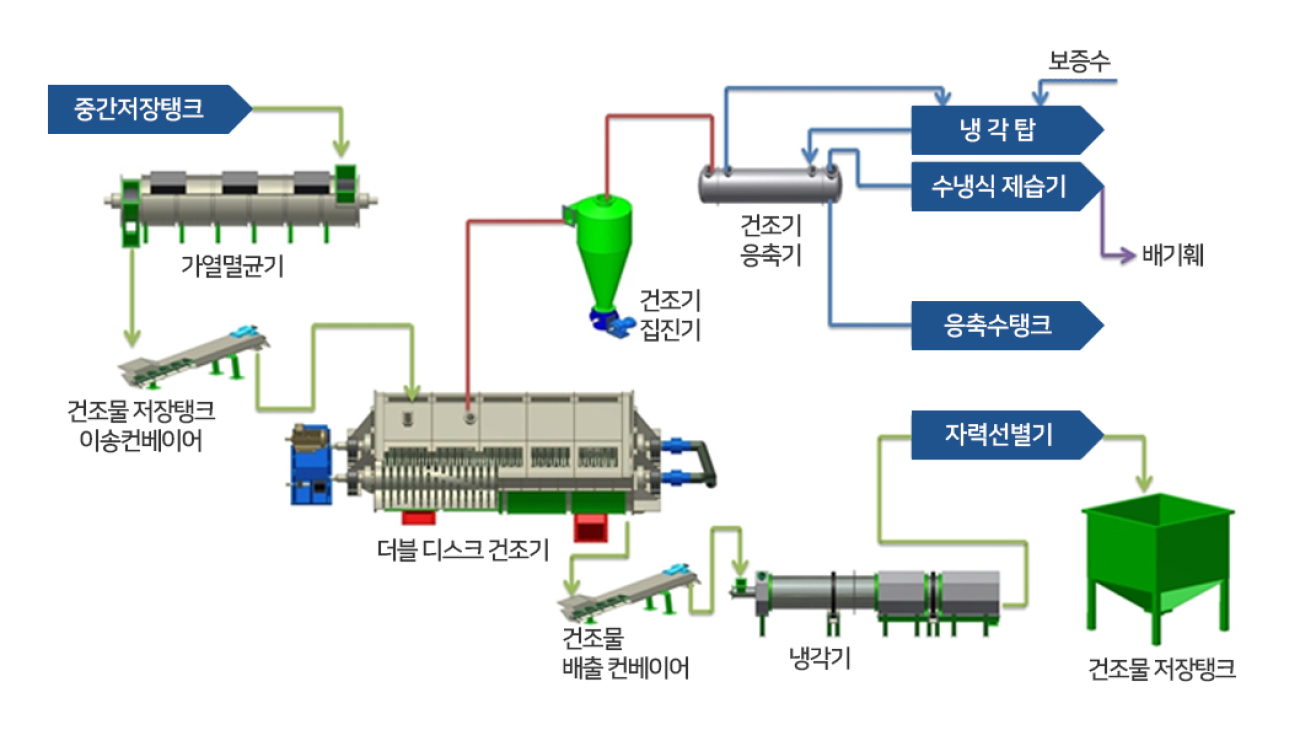

03건조 사료화 설비

• 건조효율을 높이고 사료화로서의 품질향상을 위한 가열 멸균기

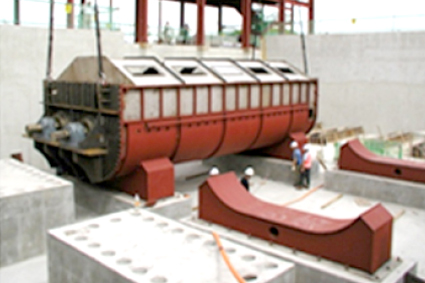

• 음식물류 폐기물 10%이하의 건조효율향상을 위한 디스크형 간접가열 방식채택
• 건조배가스의 확산방지 및 효율적 처리를 위한 악취포집 후 탈취게획

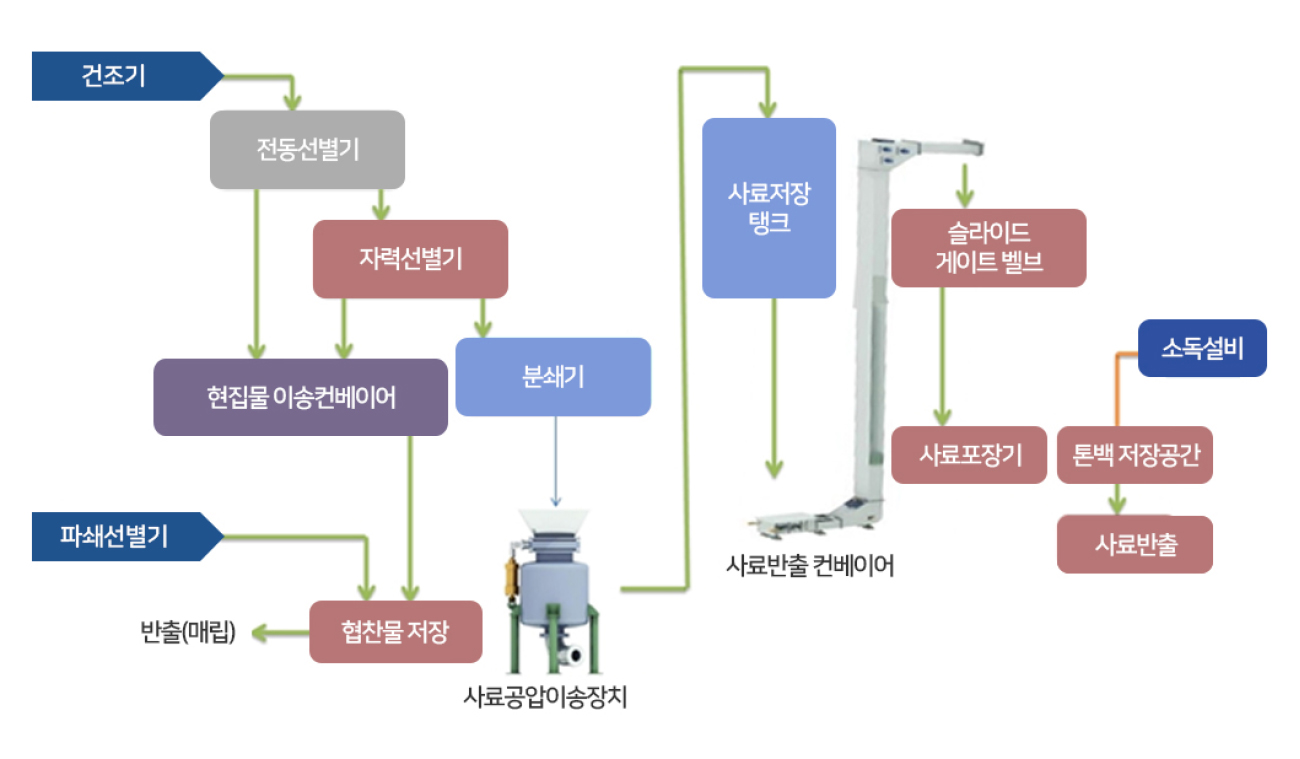

04선별 및 포장 설비

• 정격처리량 기준 2일분 이상 저장 가능한 폐기물 투입호퍼 계획
• 저장호퍼 및 폐기물 입장 탈취 덕트로 악취 포집 후 탈취처리
• 파쇄선별기 및 탈수기를 통해 함수율 75% 이하로 폐기물 처리

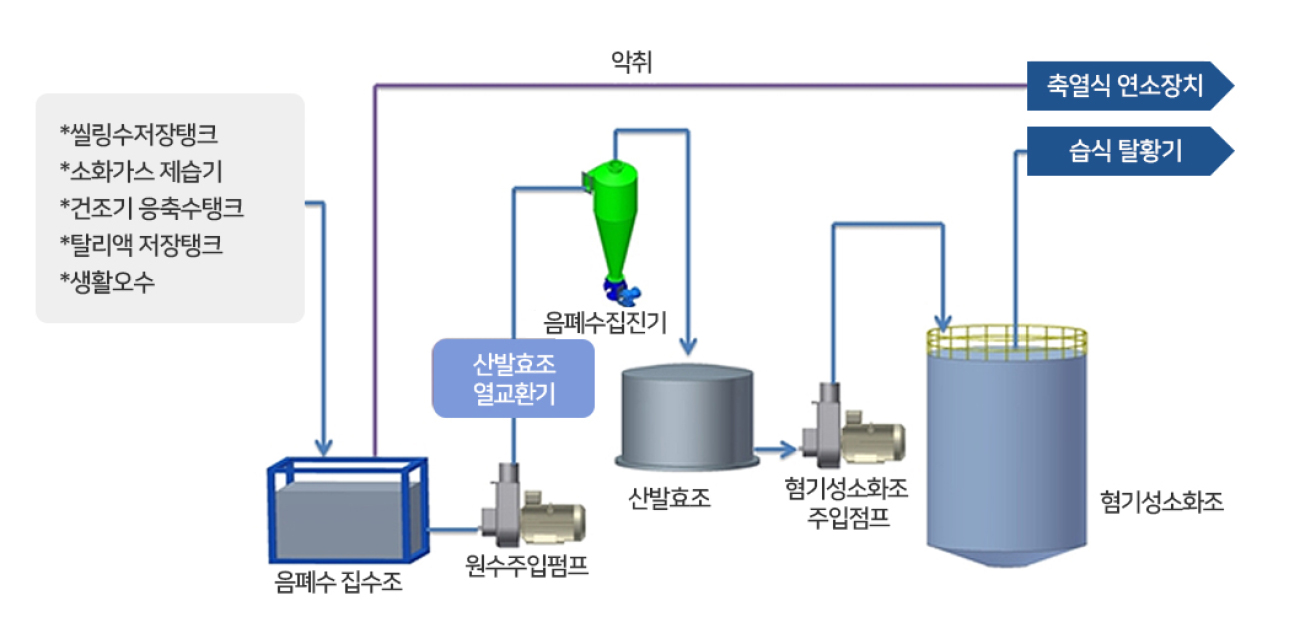

05음폐수 협기성 에너지화 설비

• 산발효조 및 소화조를 이용한 바이오가스 생산을 이용한 자체 소요 에너지 절감
• 산발효조, 소화조 내부 순환을 통해 적절한 교반으로 처리효율 증대
• 열교환을 산발효조 전단으로 이동시켜 산발효조, 소화조의 처리온도 일정유지

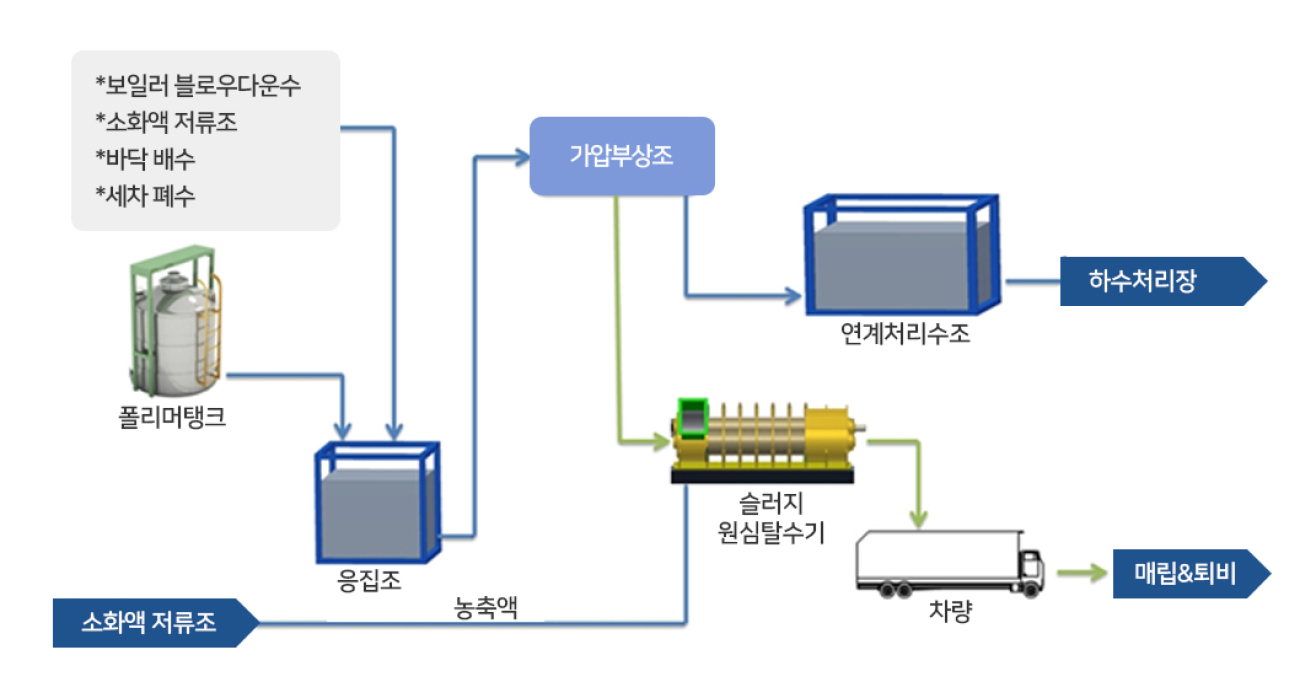

06폐수처리 설비

• 소화액, 세차폐수, 바닥배수 등을 가압부상방식으로 처리 후 하수처리장에 연계처리
• 원심형 탈수기를 이용해 탈수 케익 반출 및 탈리여액 은 소화조에서 반송 처
• 폐수처리실 발생악취는 실내 포집후 악취처리설비에서 배출허용 기준 이하로 처리

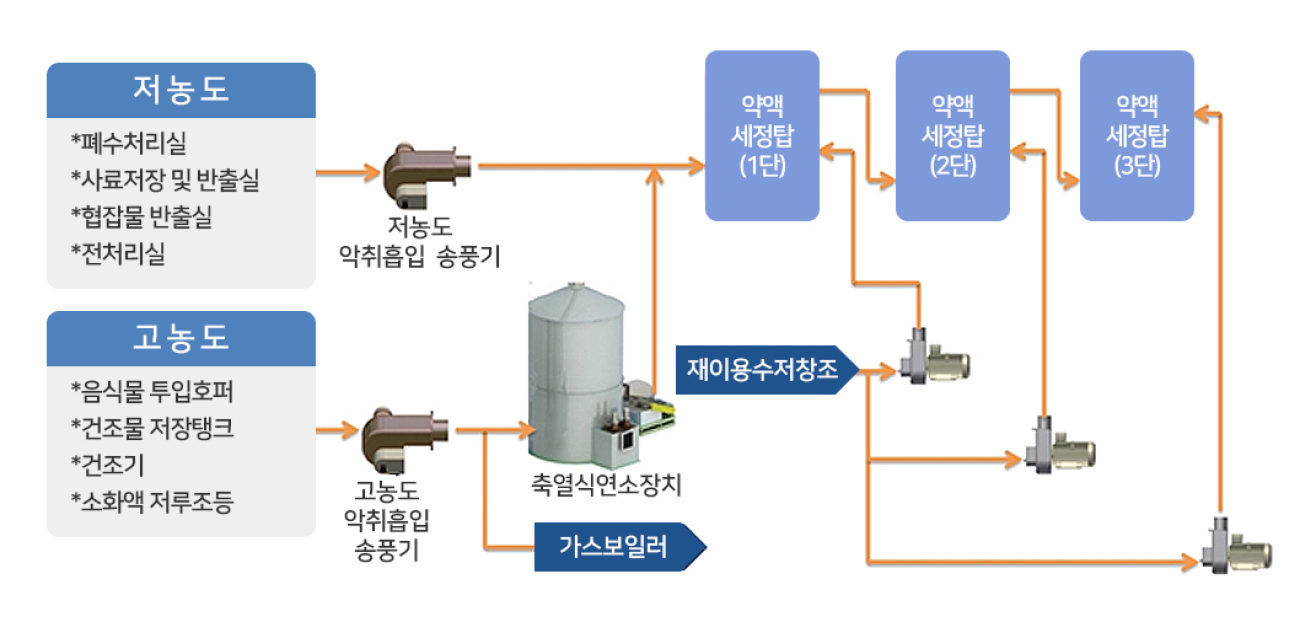

07악취 제거 설비

• 고농도, 저농도 분리 포집 및 축열식 연소기, 약액 세정설비를 이용 악취처리
• 설비별 구획화하고 기기 밀폐화, 실내 전체 덕트설치로 악취 확산 최소
• 약취확산 시뮬레이션을 통해 탈취계획의 적정선 확보

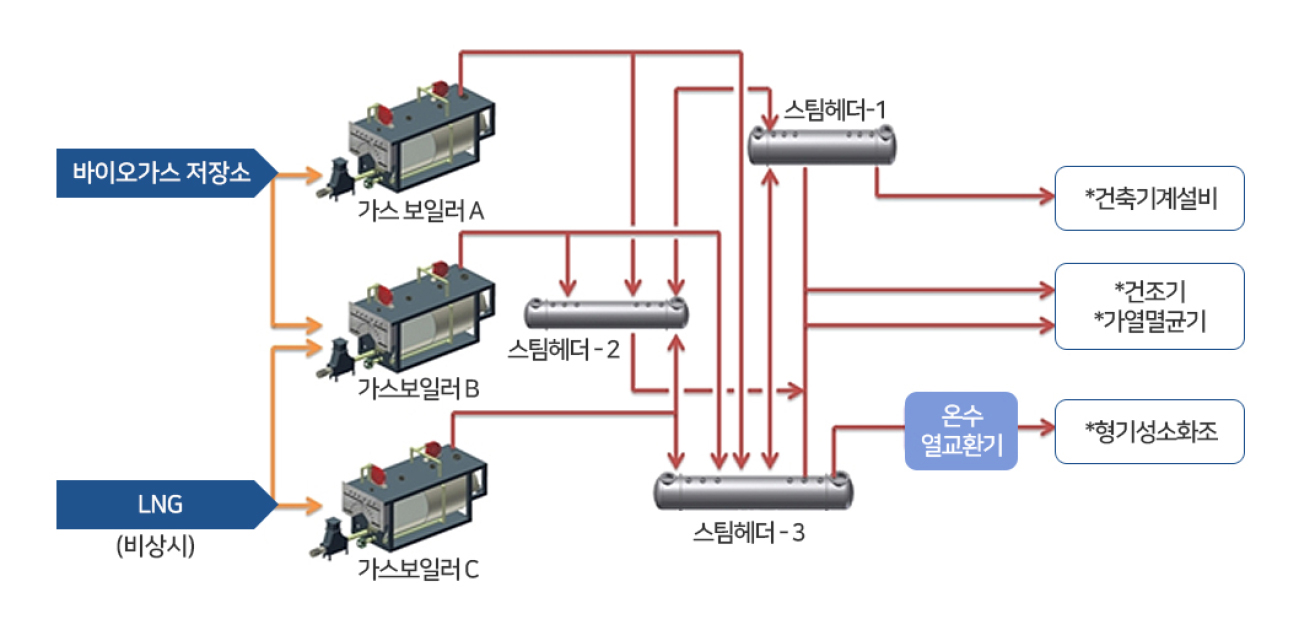

08열원 공급 정비

• 고농도, 저농도 분리 포집 및 축열식 연소기, 약액 세정설비를 이용 악취처리
• 설비별 구획화하고 기기 밀폐화, 실내 전체 덕트설치로 악취 확산 최소
• 약취확산 시뮬레이션을 통해 탈취계획의 적정선 확보

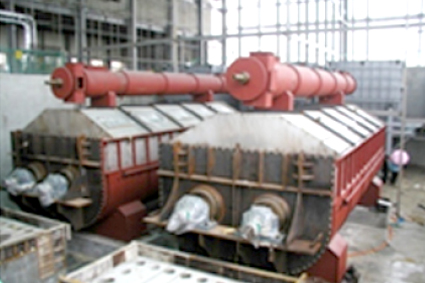

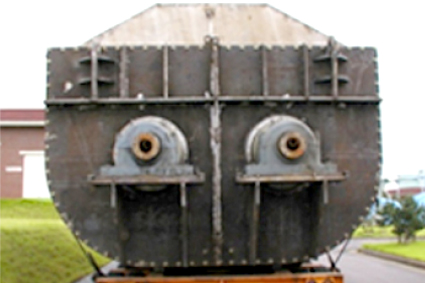

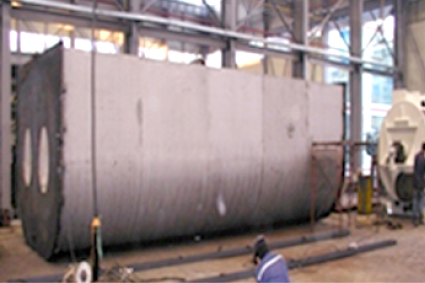

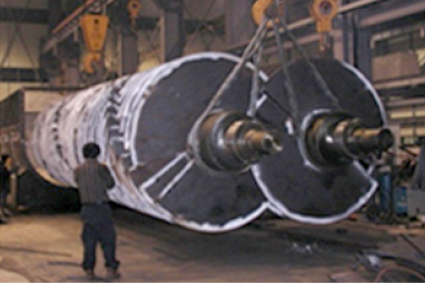

09음식물 폐기물(건조기)

• 고온소화방식으로 체류시간 단축 및 소화효율 향상(바이오가스 2,500 m³/일 생산

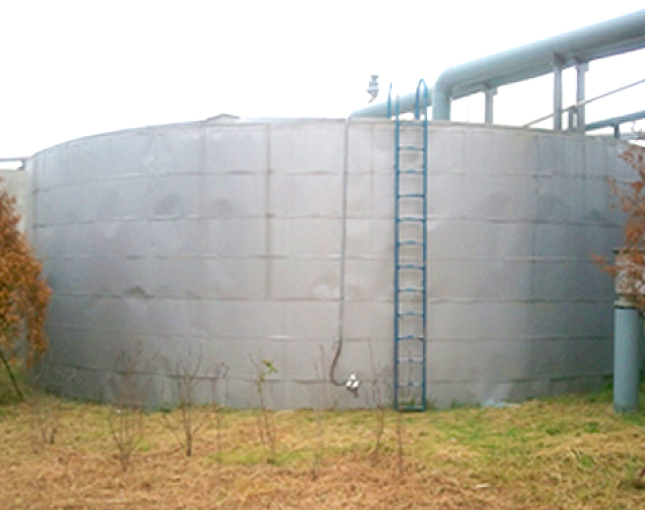

10음폐수 에너지화 설비(혐기성 에너지화 시설)

• 산발효조 : 400m³ x 2조 / 소화조 : 2,500m³ x 2wh / 가스저장소 : 2.500 m³ x 1wh
• 고온소화방식으로 체류기간 단축 및 소화효율 향상(바이오가스 2,500m³/일 생산)

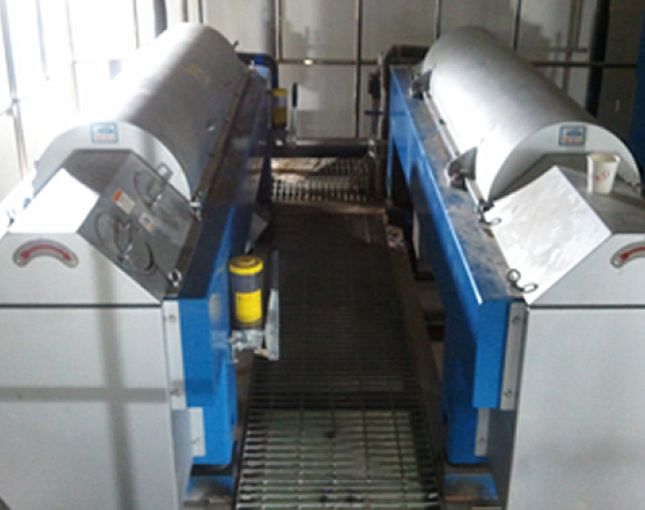

11음폐수 에너지화 설비(폐수처리시설)

• 가압부상조 : 20m³/ hr x 1조 / 원심탈수기 : 3m³/ hr x 2대
• 고분자응집제를 사용하여 소화된 슬러지를 부상 및 탈수(상등수는 하수처리장에 연계)
